Préleveur à piston

Comportement en fonctionnement et caractéristiques mécaniques

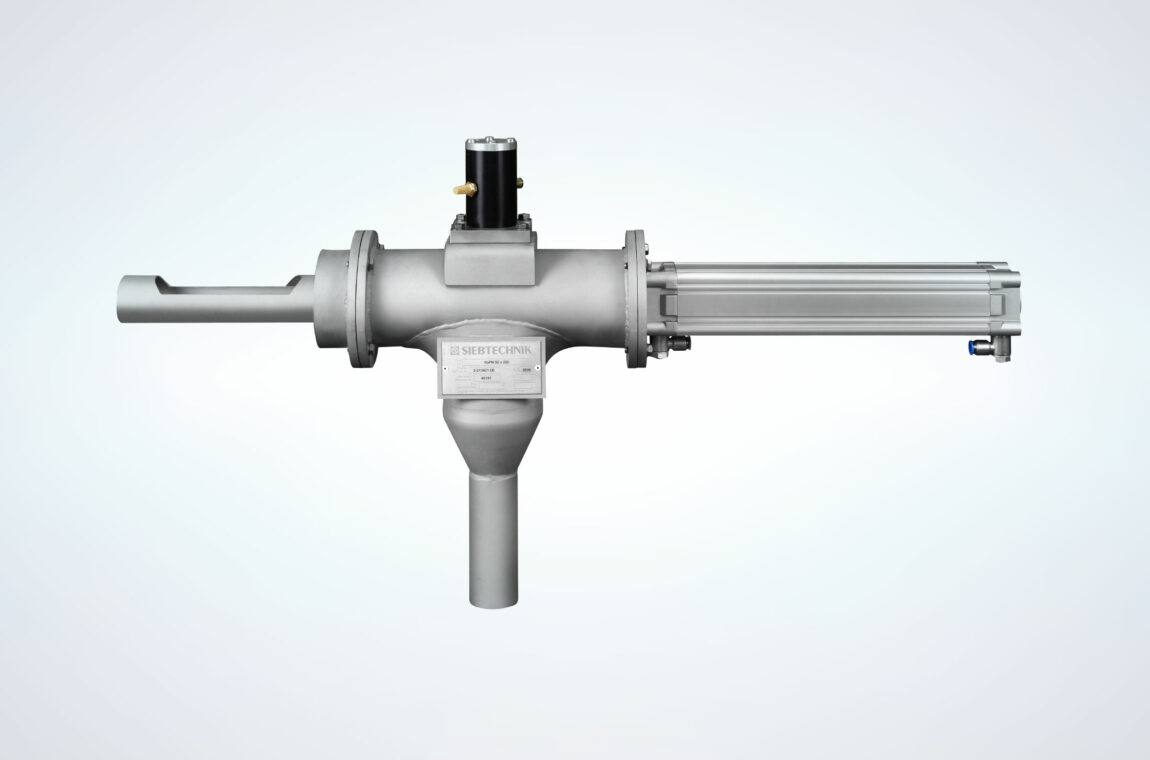

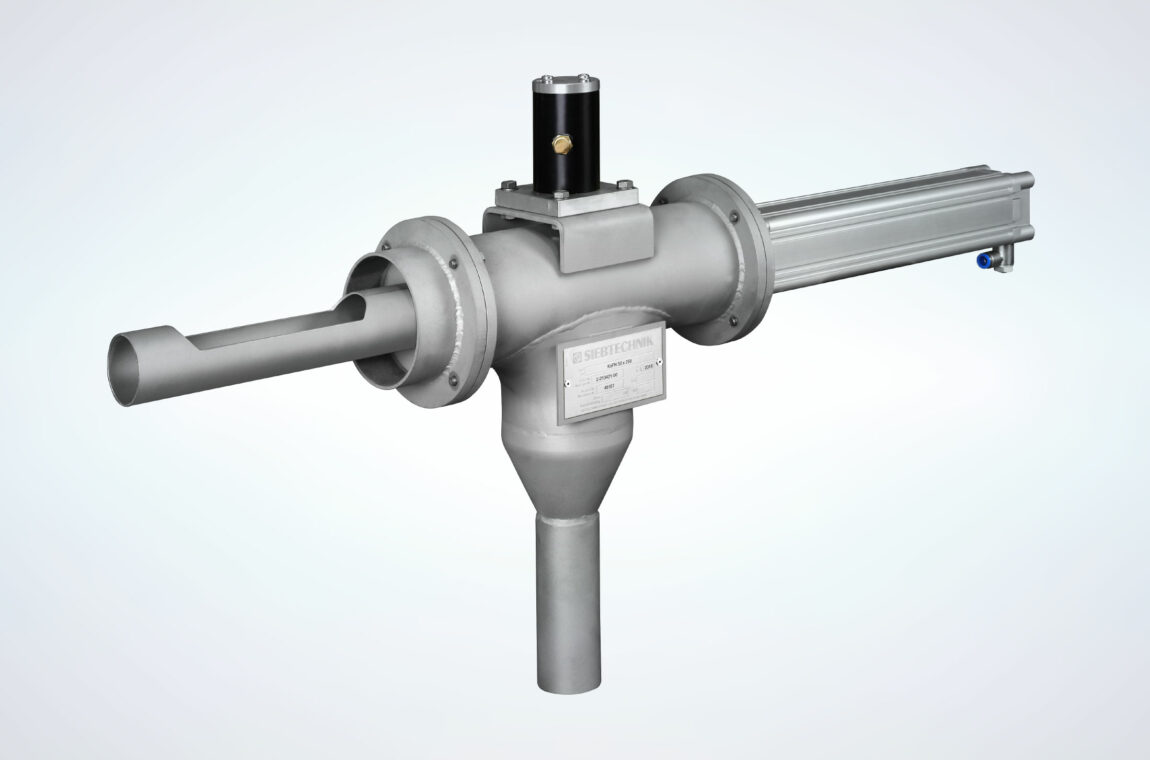

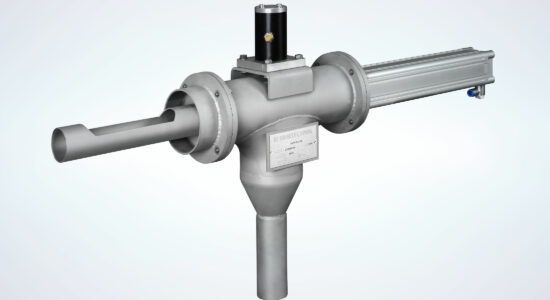

Les échantillonneurs à piston s’introduisent dans le flux de matière et prélèvent un échantillon ponctuel du produit en chute.

Le prélèvement s’effectue à l’aide d’un tube de collecte d’échantillons qui s’introduit dans le flux de matière et qui est muni d’une ouverture dans laquelle la matière peut tomber. Au moment du prélèvement, un piston à commande pneumatique est poussé à travers le tube de collecte d’échantillons depuis sa position d’attente en direction du flux de matière. Cela vide le tube de collecte d’échantillons. Après un temps de pause, le piston revient en arrière et emporte avec lui le matériau d’échantillonnage nouvellement collecté. Le matériau d’échantillonnage ainsi obtenu peut être transféré vers un raccord situé à l’extérieur de la conduite principale.

On parle d’échantillon ponctuel car seule une partie de la section transversale contenant le produit est prélevée. Malgré cette détection partielle, les échantillonneurs à piston peuvent néanmoins générer des échantillons représentatifs. Cela est garanti, par exemple, si le flux de produit est homogène sur toute la section transversale et si aucune des propriétés à analyser n’est liée à la taille des particules. Toutefois, si celles-ci dépendent de la taille des particules, nous recommandons d’utiliser un échantillonneur couvrant toute la section transversale, tel que notre échantillonneur de tuyau de descente / boue.
