Échantillonneur pivotant pour tuyau de descente
Prélèvement d'échantillons de matériaux en vrac sur toute la section transversale de la goulotte, même lorsque la hauteur d'installation est réduite.
Prélèvement d’échantillons de matériaux en vrac à grains fins et non abrasifs sur toute la section transversale de la goulotte, pour les installations de faible hauteur.
Avantages des échantillonneurs à fente pour conduites de descente
- Un seul échantillon sur toute la section transversale
- Intégration simple à l’aide de brides
- Faible hauteur d’installation
- La cuillère d’échantillonnage est placée en dehors du flux de production
Comportement en fonctionnement et caractéristiques mécaniques
Un échantillonnage représentatif est effectué à l’aide d’un récipient à fentes, qui est guidé à travers toute la section transversale de la goulotte selon un mouvement linéaire à vitesse constante.
La vitesse à laquelle le récipient à fentes passe dans le système, et donc la quantité d’échantillon prélevée, peuvent être adaptées aux besoins individuels grâce à des vannes réglables situées sur le système d’entraînement.
Une fois que le récipient à fentes a traversé le flux de produit, la cuillère de prélèvement est mise en rotation au-dessus de la goulotte de déversement des échantillons et ainsi vidée. Le mouvement de rotation est déclenché mécaniquement par des butées réglables et ne nécessite aucun autre système d’entraînement.
Le récipient à fentes n’est placé en position de remplissage, qui se situe en dehors du flux de produit, qu’après avoir traversé à nouveau le flux de produit dans le sens inverse. Dans cette position d’attente, l’échantillonneur n’est pas exposé au flux de produit et n’est donc pas soumis à l’usure.
Gallerie

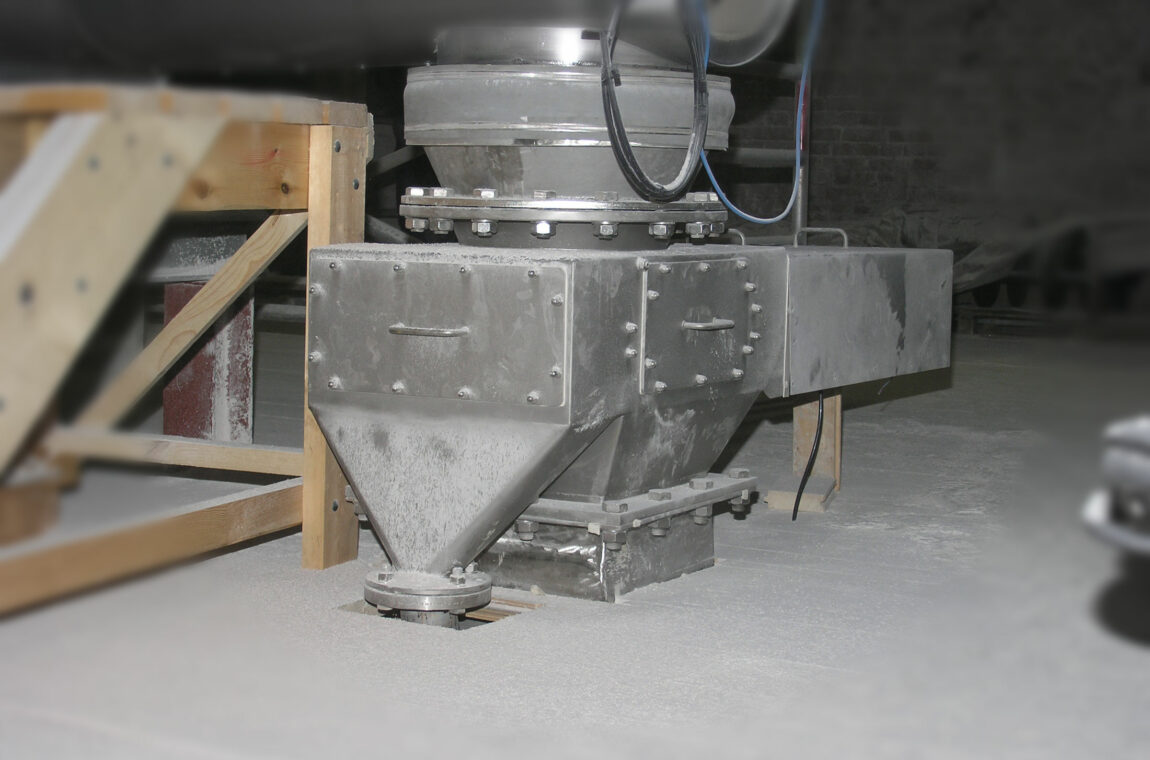

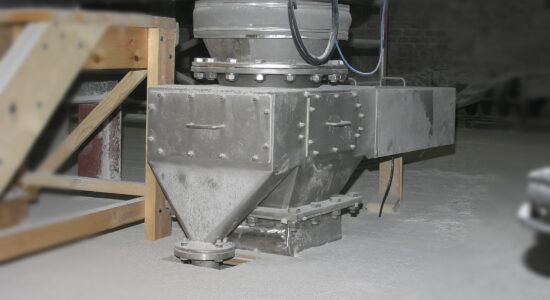

Downpipe spoon sampler - Salt

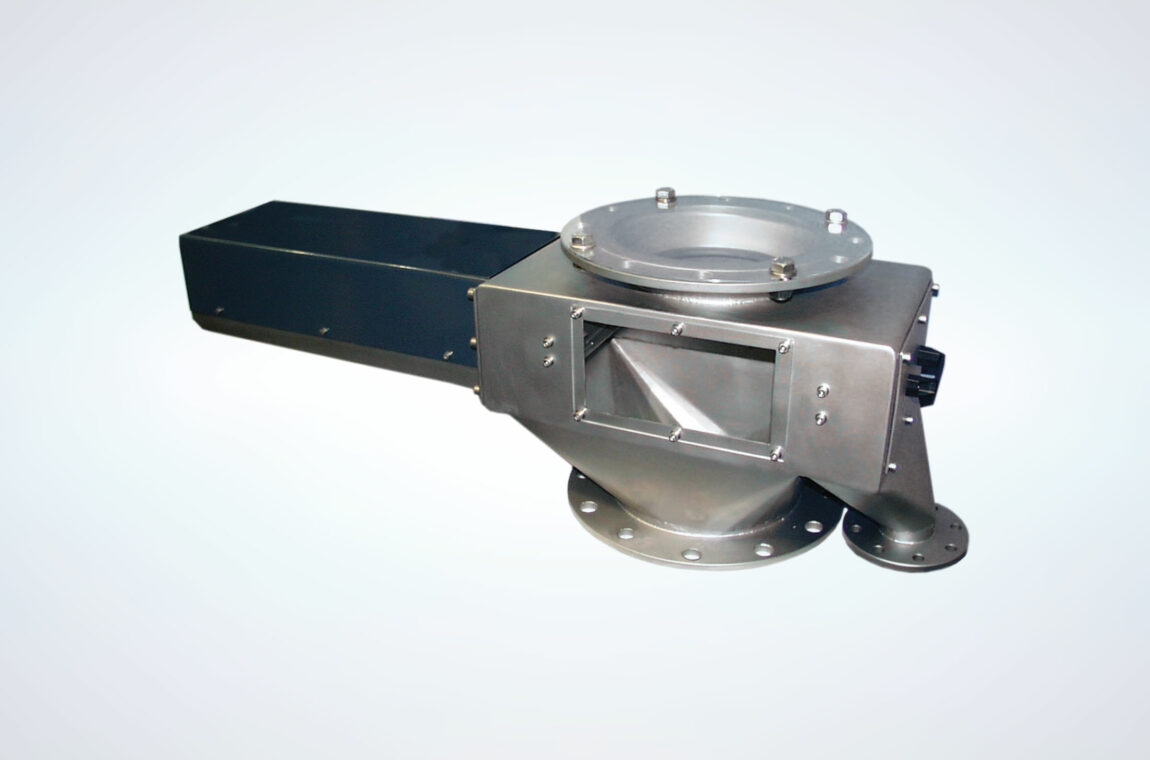

Downpipe spoon sampler type FLPN

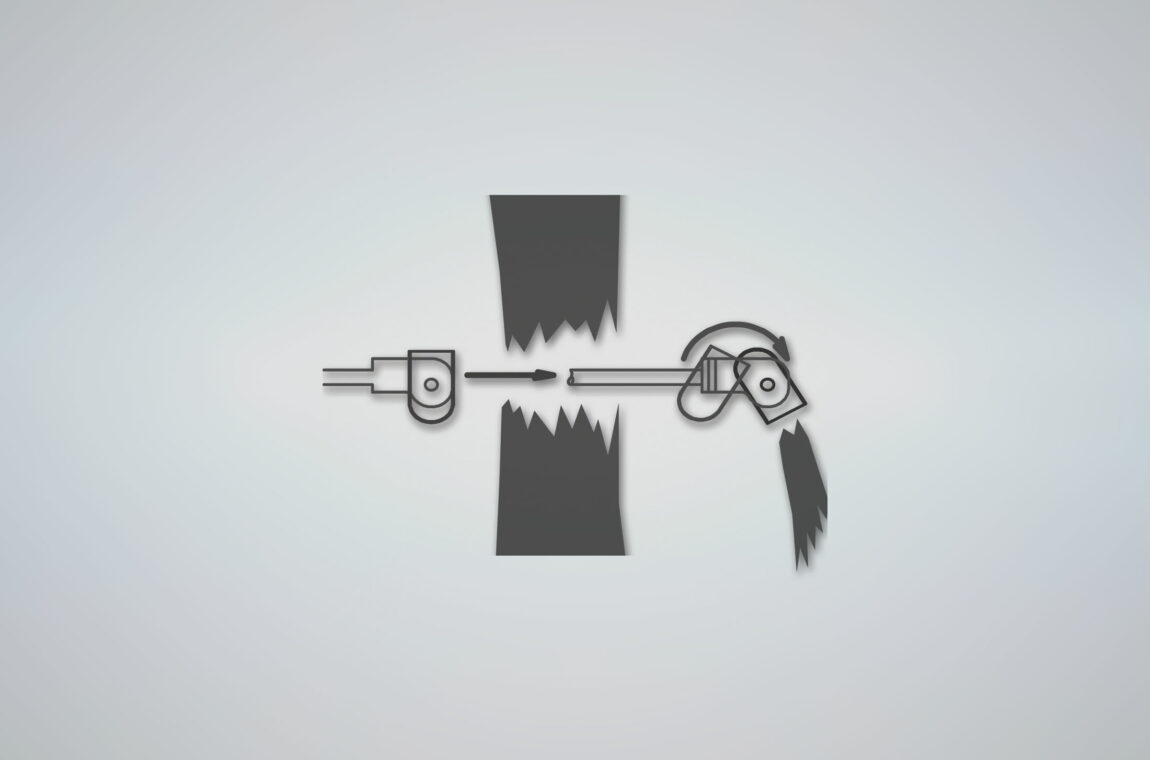

Downpipe bucket sampler principle sketch
Echantillonneur à cuillère pour la turbidité
Cet échantillonneur à cuillère sert à prélever des échantillons de boues au niveau de la sortie d'une conduite, d'un canal ou d'un puisard.
Préleveurs à cuillère
L'échantillonneur à cuillère sert à prélever des échantillons de matériaux à l'extrémité du convoyeur ou au point de transfert du convoyeur.
